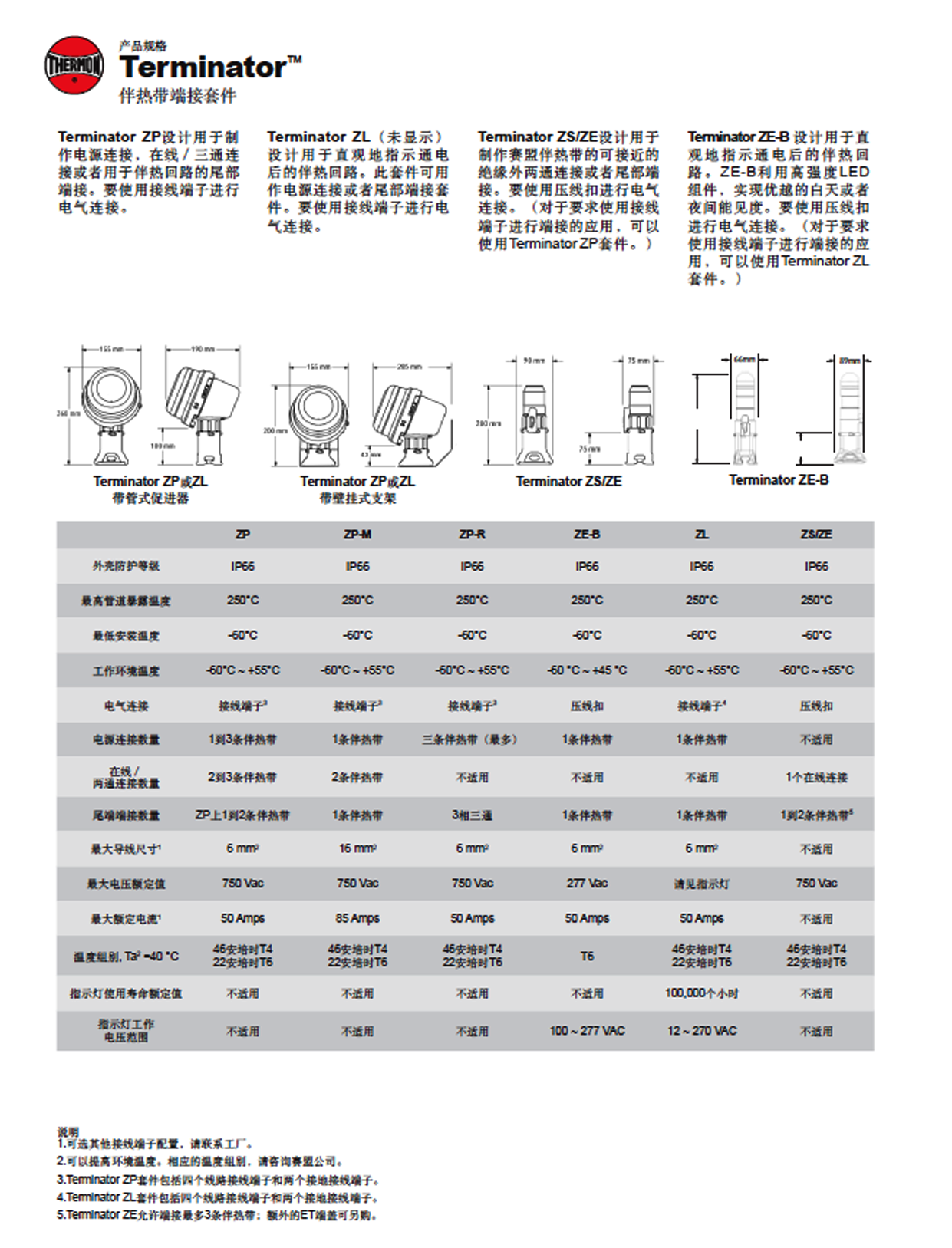

Z系列接线盒-伴热带端接套件
应用:
Terminator非金属伴热带端接套件设计用于实现赛盟伴热带的快速、无故障安装。这些非金属套件采用集成式设计,集管式接头、伴热带金属扣眼和电压应变消除装置于一身。不使用螺钉固定套件的护盖,这简化了护盖的安装,同时提供了额外的安全(安装后,需要使用工具才能取下护盖)。
Terminator套件批准用于普通(未分类)场所,并经过ATEX指令的认证,允许用于2类和3类(区1和2)场所。
ETK回路制造套件要求与所有赛盟并联伴热带连接套件配合使用。SX伴热带端接所用套件包括电源靴、端盖、室温固化(RTV)胶黏剂和警告标签。HPT和FP伴热带端接所用套件也包括胶条和特色金属扣眼。
使用所有赛盟并联伴热带连接套件准备绝缘外两通连接时要求使用SCTK两通连接端接套件。SX伴热带端接所用套件包括两个两通连接靴、各种接线螺帽和室温固化(RTV)胶黏剂。HPT和FP伴热带端接所用套件也包括特色金属扣眼。
套件适用于BSX、RSX、HTSX、KSX、TSX、VSX、HPT和FP伴热带;
ZP-R = 电源连接套件(仅限ATEX)套件适用于TESH、TES伴热带
ZP-M = 电源连接套件套件适用于TEK、HTEK伴热带说明
结构:
1 接线盒,玻璃纤维增强聚合物,以及DIN轨道式接线端子
2 管式促进器,玻璃纤维增强聚合物
3 不锈钢支架
4 回路终端LED指示灯(仅在Beacon上可用)
认证/批准:
证书FM10ATEX0058X
根据EU ATEX指令94/9/EC
证书DEMKO01ATEX0021995
根据EU ATEX指令94/9/EC
国际电工委员会
IEC防爆方案认证
FMG 10.0022X
FM批准
普通和危险(分类)场所.
Underwriters Laboratories Inc.
Ordinary and危险(分类)场所.
Terminator有额外的危险场所批准,包括: • ABS • CSA • CQST • DNA • KOSHA • Lloyds • TR TC。
1.伴热带的温度额定值可能会进一步限制最小和最高温度。请参照对应的规格书。
2.Terminator Beacon工作电压额定值为100-277 VAC。
3. Terminator ZP和ZL均配设一个M25-B-Exe EEx e批准的堵头,为了允许连接电源或者伴热带,可以将其替换成EEx e批准的M25压盖,或者EEx e批准的堵头,以允许在线三通连接、端部连接照明电源连接或者端部连接。
