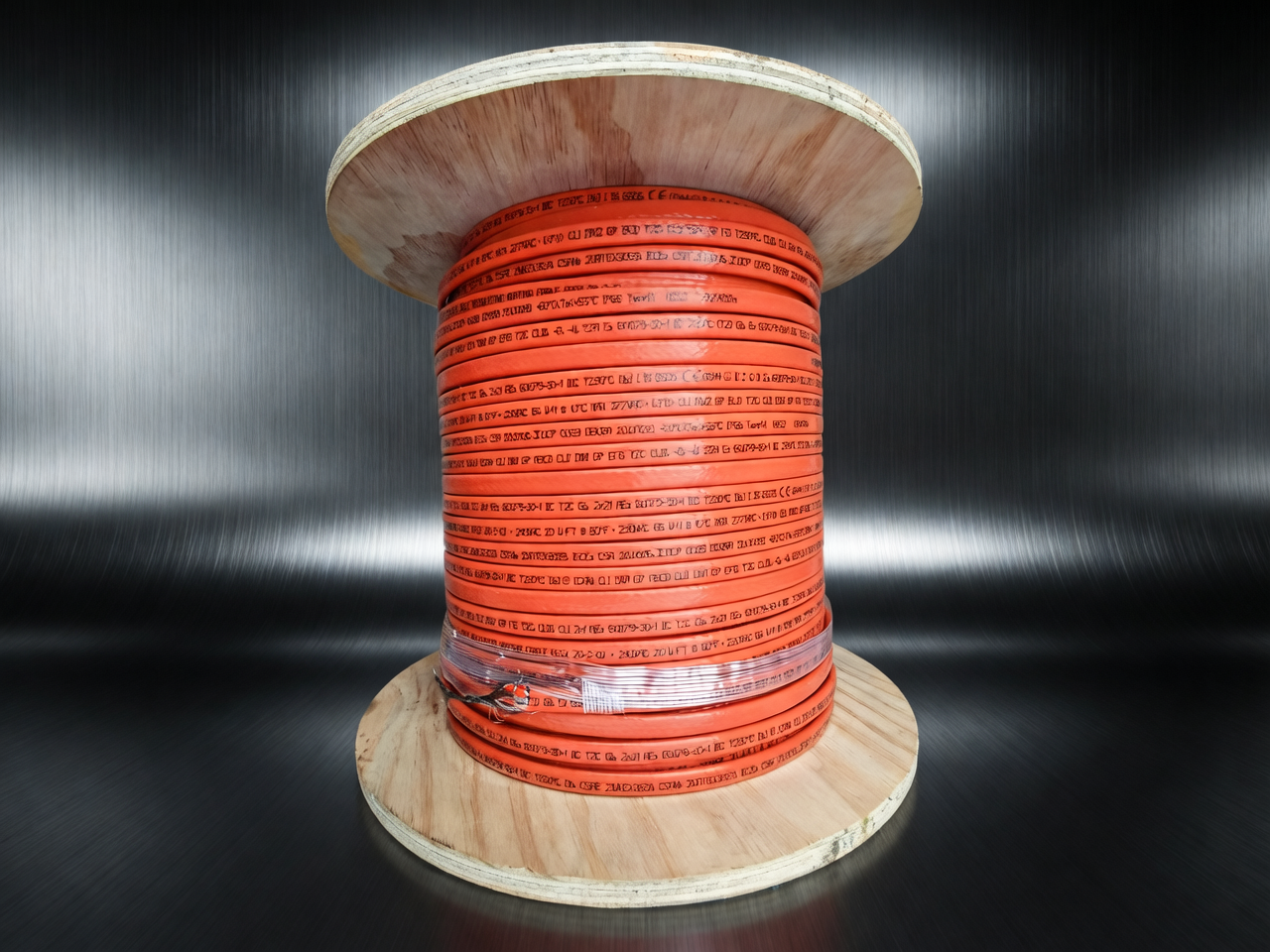

HTSX™ 自调控伴热带

应用

HTSX自调控伴热带专门用于在要求高温暴露能力的应用 中实现工艺温度维持或者防冻。  HTSX能够经受蒸汽吹管 相关的温度暴露条件。

HTSX伴热带的热量输出会随着周围温度的变化而变化。 环境温度变化或者热绝缘导致的热量损失将沿整条伴热 管道自动补偿。

HTSX伴热带适合根据ATEX指令和IECEx方案的要求在普 通（未分类）场所和潜在爆炸性环境中使用。

额定值

10°C时的可用功率密度 ....9、19、29、38、48、64 W/m

标称电源电压1 ..................................................230 VAC

最高维持温度 ....................................................... 150°C

最高暴露温度

间歇上下电 ...................................................... 250°C

连续断电 .......................................................... 204°C

最低安装温度 ........................................................-60°C

最小弯曲半径

-15°C时 .......................................................... 10 mm

-60°C时 .......................................................... 32 mm

温度组别2 .......................................................................

HTSX 3-2, 6-2, 9-2, 12-2, 15-2..............................T3

HTSX 20-2  ...........................................................T2

基于稳定设计3   ..............................................T3 ~ T6

备注

1. 上电时可以选用其他电压；具体请联系赛盟以获得设计协助。 2. 根据国际认可的测试机构指南确定的温度组别。

3. 赛盟伴热带获准利用稳定设计法在所列的温度组别内使用。这使伴热带在有 害区域内无需限温器即可使用。可以使用CompuTrace®电伴热带设计软件确 定温度组别，或者联系赛盟以获得设计协助。

结构

1 镀镍铜母线（1.3 mm2 ）

2 伴热矩阵和含氟聚合物介电绝缘

3 电镀铜编织层

4 含氟聚合物外护套为可能暴露于化学剂或者腐蚀剂的伴 热带和编织层提供额外的保护。

基本附件

赛盟提供系统附件，实现了赛盟伴热带的快速、无故障 安装。

所有伴热带均要求使用适当认证的连接套件，以符合审 批要求。

高于230°C的热端端接须使用Terminator  ZS/ZE或 Terminator ZE-B套件完成。
